كيفية اختيار صنبور الموضوع？

ما هو الصنبور الموضوع؟

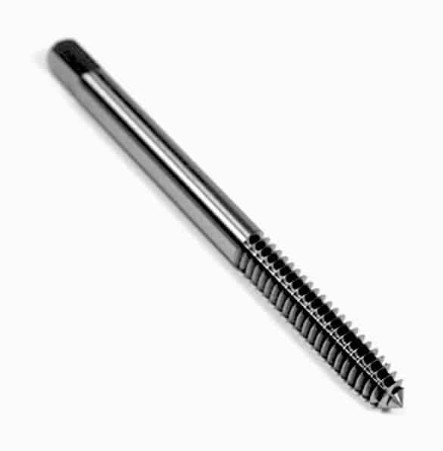

A صنبور الخيط هي أداة قطع متخصصة مصممة لإنشاء خيوط داخلية داخل الثقوب المحفورة مسبقًا. إنه يعمل عن طريق إزالة المواد (قطع الصنابير) أو إزاحة المواد (تشكيل الصنابير) لإنتاج أخاديد حلزونية تستوعب البراغي والمسامير وغيرها من أدوات التثبيت الملولبة. تعتبر الصنابير الملولبة ضرورية في صناعات التصنيع والسيارات والفضاء والسباكة حيث يلزم وجود خيوط داخلية دقيقة للتجميع والتثبيت الميكانيكي.

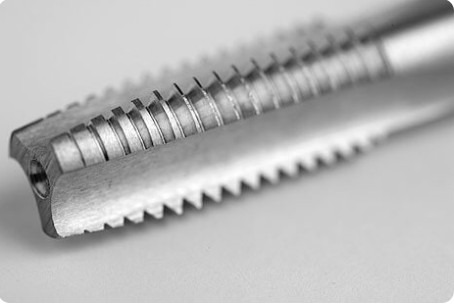

عادةً ما يتم تصنيع الصنابير الملولبة من فولاذ الكروم المقسى أو الفولاذ عالي السرعة (HSS) أو الكربيد الصلب لتحمل قوى القطع والاحتكاك الناتج أثناء عملية التنصت. تتميز الأداة بمزامير طولية توفر حواف قطع وقنوات لإخلاء الرقائق، بالإضافة إلى سلك مشطوب يوجه الصنبور إلى الفتحة.

الوظائف الرئيسية لصنبور الخيط

إنشاء الخيط الداخلي

تتمثل الوظيفة الأساسية لصنبور الخيط في قطع أو تشكيل الخيوط الداخلية في الثقوب. على عكس أدوات الخيوط الخارجية (القوالب)، تعمل الصنابير من داخل سطح أسطواني، مما يؤدي إلى إنشاء المكون الأنثوي للاتصال الملولب. يتيح ذلك التثبيت الآمن للبراغي والمسامير والمسامير بقطع العمل المعدنية أو البلاستيكية أو المركبة.

إصلاح وترميم الموضوع

تؤدي الصنابير وظيفة حاسمة في إصلاح الخيوط الداخلية التالفة أو المقطوعة. من خلال إعادة قطع ملف تعريف الخيط، يمكن للصنابير إعادة الخيوط البالية إلى مواصفاتها الأصلية، مما يوفر على المكونات عالية القيمة من التخريد. وهذا مهم بشكل خاص في إصلاح المحرك، وصيانة الآلات، وتطبيقات الفضاء الجوي، حيث تكون تكاليف استبدال المكونات كبيرة.

إدارة الرقائق والإخلاء

تم تصميم أشكال هندسية مختلفة لإدارة الرقائق بشكل فعال. تقوم الصنابير النقطية الحلزونية بدفع الرقائق للأمام (مثالية للثقوب)، بينما تقوم الصنابير اللولبية بسحب الرقائق للخلف (ضرورية للثقوب العمياء). تعمل وظيفة إخلاء الشريحة هذه على منع تكسر الأداة وتضمن جودة الخيط.

كيفية استخدام صنبور الخيط لحسابات الخيط

اضغط على حساب حجم الحفر

قبل النقر، يجب عليك حفر ثقب تجريبي إلى القطر الصحيح. يتم حساب حجم حفر الصنبور لتحقيقه تقريبًا 65-75% من تفاعل الخيط ، والذي يوفر التوازن الأمثل بين القوة وعزم الدوران. ثقب الحفر فقط 0.2 ملم صغير الحجم يمكن زيادة التنصت على عزم الدوران 15-25% ، مما يزيد بشكل كبير من خطر الكسر.

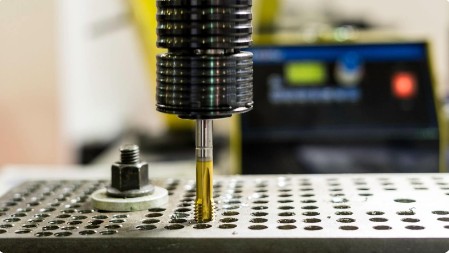

RPM وحساب معدل التغذية

بالنسبة للنقر باستخدام الحاسب الآلي، يتم حساب سرعة المغزل (RPM) باستخدام الصيغة: دورة في الدقيقة = (سرعة القطع × 1000) / (π × قطر الصنبور) . يجب أن يتطابق معدل التغذية بدقة مع خطوة الخيط - أي عدم تطابق يؤدي إلى تمزق الخيط أو كسر النقر. على سبيل المثال، يتطلب الصنبور M6×1.0 تغذية تبلغ 1.0 مم بالضبط لكل دورة.

حساب العمق للثقوب العمياء

عند النقر على الثقوب العمياء، احسب عمق الحفر المطلوب توفيره 3-5 أطوال الملعب من التخليص يتجاوز عمق الخيط المطلوب. وهذا يمنع الصنبور من ملامسة قاع الثقب، مما يسبب الكسر الفوري. بالنسبة للخيط M8×1.25 الذي يتطلب عمق خيط 20 مم، قم بالحفر حتى عمق 24-26 مم على الأقل.

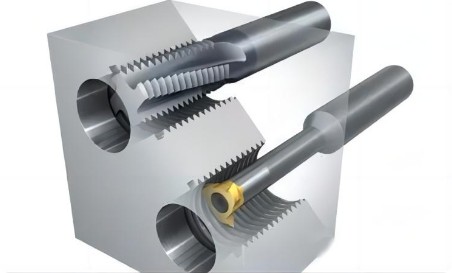

النقر على الخيط مقابل طرق الترابط الأخرى

البصيرة الرئيسية: يفضل طحن الخيط للمواد التي تتجاوز 50 HRC أو الأجزاء ذات القيمة العالية لأن قواطع الطحن المكسورة أسهل في الإزالة من الصنابير المكسورة. عروض التنصت على النموذج 3× عمر أطول للأداة من قطع الصنابير في الألومنيوم، ولكن يقتصر على المواد ≥36 HRC.

الفرق بين الصنبور والصنبور الملولب

غالبًا ما يتم استخدام المصطلحين بالتبادل، ولكن هناك فروق دقيقة:

• "اضغط" هو المصطلح العام لأي أداة تستخدم لإنشاء الخيوط الداخلية، بما في ذلك الصنابير اليدوية، والصنابير الآلية، وصنابير التشكيل.
• "النقر على الموضوع" يشير على وجه التحديد إلى مجموعة أدوات القطع الكاملة ذات هندسة الخيوط المحددة والمزامير وتكوين الساق المصممة لإنتاج ملفات تعريف الخيوط القياسية (على سبيل المثال، UNC، UNF، Metric).

في الاستخدام العملي، يؤكد "النقر على الخيوط" على وظيفة الأداة المتمثلة في إنشاء خيوط حلزونية، بينما قد تشير كلمة "النقر" على نطاق أوسع إلى فئة الأداة. يصف كلا المصطلحين نفس عائلة الأدوات الأساسية.

كيفية منع كسر الصنبور

يعد كسر الصنبور من بين أكثر حالات فشل الآلات تكلفة، حيث يتطلب الأمر في كثير من الأحيان كسر الصنابير في الثقوب المسدودة استخراج EDM والتي قد تكلف أكثر من الجزء نفسه. قم بتنفيذ هذه الاستراتيجيات التي أثبتت جدواها:

تحسين حجم ثقب الطيار

الهدف نسبة مشاركة الخيط 75% بدلا من 100%. تضيف الخيوط الكاملة قوة بنسبة 5% فقط ولكنها تضاعف ثلاثة أضعاف متطلبات عزم الدوران. تحقق من حجم الحفر عند الإعداد - لا تعتمد أبدًا على بيانات البرنامج فقط.

حدد هندسة النقر المناسبة

• من خلال الثقوب: استخدم الصنابير ذات النقطة الحلزونية (أنف البندقية) التي تدفع الرقائق للأمام
• الثقوب العمياء: استخدم صنابير الفلوت الحلزونية التي تسحب الرقائق إلى الأعلى
• الثقوب العميقة (> 1.5 × القطر): تنفيذ دورات التنصت بيك

التحكم في معلمات القطع

تقليل سرعة القطع عن طريق 20-30% للفولاذ المتصلب. استخدم وضع النقر الصلب في CNC لمزامنة سرعة المغزل ومعدل التغذية - يؤدي عدم المحاذاة إلى التحميل غير المتساوي والكسر.

ضمان التشحيم المناسب

تتفوق سوائل القطع ذات الأساس الزيتي مع إضافات الضغط الشديد على سوائل التبريد القابلة للذوبان في الماء. بالنسبة للفولاذ المقاوم للصدأ 316L، يؤدي التشحيم غير الكافي إلى تصلب العمل والتشنج.

الحفاظ على حالة الأداة والآلة

• استبدل الصنابير بشكل استباقي بناءً على حدود عدد الخيوط، وليس انتظار الفشل
• التحقق من نفاذ المغزل .0.01 ملم
• استخدم حاملات الصنبور العائمة لاستيعاب الاختلالات الطفيفة

ما هي الفتحة المسدودة، وما هي الصنبور الذي يجب استخدامه؟

تعريف الثقب الأعمى

A ثقب أعمى هو ثقب لا يمر بشكل كامل خلال قطعة العمل، بل له قاع مغلق. على عكس الثقوب، فإن الثقوب العمياء تحبس الرقائق بالداخل، مما يجعل إنشاء الخيوط أكثر صعوبة بشكل ملحوظ. تعتبر الثقوب العمياء شائعة في كتل المحرك، والمشعبات الهيدروليكية، والمكونات الهيكلية حيث يجب ألا تبرز أدوات التثبيت من الجانب الآخر.

أنواع الحنفية الموصى بها للثقوب العمياء

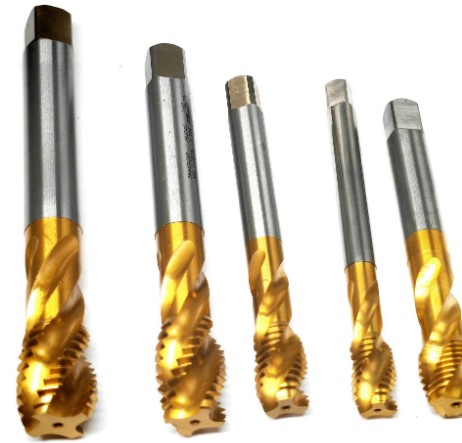

المتطلبات الحرجة: بالنسبة للثقوب العمياء، استخدمه دائمًا صنابير الناي الحلزونية مع قنوات التبريد الداخلية إن أمكن. تعمل هذه الرقائق على سحب الرقائق لأعلى وخارج الفتحة، مما يمنع الحشو في الأسفل الذي يسبب الكسر. بالنسبة للثقوب الأعمق من 1.5× قطر، قم بتنفيذ النقر - تقدم 2-3 خيوط، ثم اسحب لإزالة الرقائق.

كيفية الحفاظ على الصنبور الموضوع

التنظيف والتخزين

بعد كل استخدام، قم بتنظيف الصنابير جيدًا باستخدام فرشاة ومذيب لإزالة الرقائق وقطع بقايا السوائل. قم بتخزين الصنابير في حجيرات فردية أو أغلفة واقية لمنع تلف الحواف. لا تقم أبدًا بإلقاء الصنابير في أدراج الأدوات حيث يمكنها الاتصال بأدوات أخرى.

التفتيش والشحذ

افحص حواف قطع الصنبور تحت التكبير بحثًا عن التآكل أو التقطيع أو الحافة المتراكمة. أعد طحن المزامير عند اكتشاف التآكل، ولكن لا تطحن الجزء السفلي من الفلوت أبدًا - وهذا يضعف الأداة. قم بإزالة جميع الأجزاء البالية أثناء إعادة الطحن لاستعادة الشكل الهندسي المناسب. تجنب إنشاء عرض أرضي ضيق جدًا أثناء إعادة الشحذ.

الطلاء والمعالجة السطحية

تطبيق المعالجات السطحية مثل نيتريد التيتانيوم (TiN) أو أكسيد البخار لتقليل الاحتكاك وإطالة عمر الأداة. تعتبر طلاءات TiCN فعالة بشكل خاص لتطبيقات الفولاذ المقاوم للصدأ. يمكن تحقيق الصنابير المعاد طلاءها 2-3× عمر الأداة من الأدوات غير المطلية.

إدارة الحياة

قم بوضع حدود محددة مسبقًا لعمر الأداة بناءً على عدد المواد والخيوط. على سبيل المثال، قد تتم معالجة صنبور HSS المصنوع من الألومنيوم 500-1000 حفرة ، في حين أن نفس الصنبور المصنوع من الفولاذ المقاوم للصدأ 316L قد يدوم فقط 50-100 حفرة . استبدل الصنابير بشكل استباقي - فالصنابير البالية تقطع الخيوط صغيرة الحجم وتتطلب عزم دوران أعلى، مما يزيد من خطر الكسر.

الأسئلة الشائعة حول الصنابير الموضوع

لماذا يستمر الصنبور في الانكسار في الثقوب المسدودة؟

السبب الأكثر شيوعا هو تراكم الرقائق في قاع الحفرة . قم بالتبديل إلى الصنابير اللولبية التي تسحب الرقائق إلى الأعلى، وتأكد من أن عمق الحفر الخاص بك يوفر خلوصًا كافيًا (3-5 درجات تتجاوز عمق الخيط)، وفكر في دورات النقر للثقوب العميقة.

هل يمكنني استخدام نفس الصنبور للنقر اليدوي والآلي؟

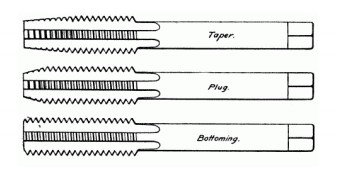

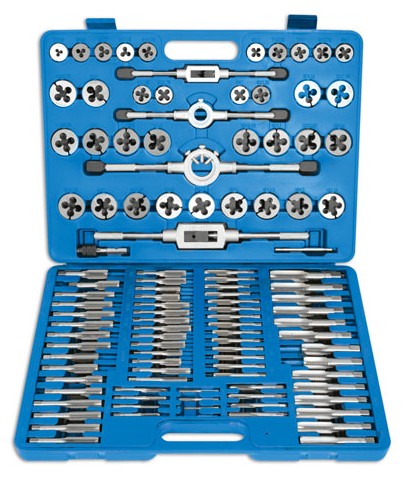

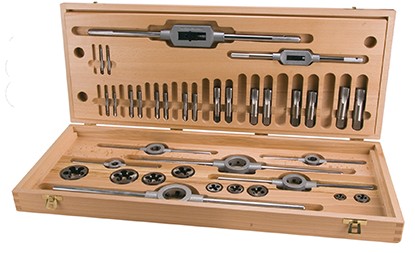

تم تصميم الصنابير اليدوية (المستدقة، والسدادات، ومجموعات القاعدة) للاستخدام اليدوي مع مفاتيح الصنبور ولها أطوال مشطوفة محددة للقطع التدريجي. تم تصميم صنابير الآلة لاستخدامها في مركز التصنيع باستخدام الحاسب الآلي/التصنيع الآلي مع معدلات تغذية متزامنة. بينما يمكن استخدام الصنابير اليدوية في الآلات، لا ينبغي استخدام الصنابير الآلية يدويًا بسبب هندستها العدوانية.

ما هو الفرق بين قطع وتشكيل الصنابير؟

قطع الصنابير إزالة المواد لإنشاء المواضيع وإنتاج الرقائق. تشكيل الصنابير (الصنابير الملفوفة) تعمل على إزاحة المواد دون تكوين رقائق، مما يؤدي إلى إنشاء خيوط أقوى مع تشطيب سطحي أفضل. ومع ذلك، يتطلب تشكيل الصنابير مواد ≥36 HRC وينتج خيوطًا أكبر قليلاً، مما يتطلب فتحات تجريبية أكبر.

كيف يمكنني إزالة الصنبور المكسور من الحفرة؟

تتضمن طرق الإزالة ما يلي: (1) أدوات استخراج الصنبور التي تمسك بالساق المكسورة، (2) آلة التفريغ الكهربائي (EDM) لحرق الصنبور، (3) الحفر الدقيق باستخدام المثاقب اليسرى، أو (4) الذوبان الكيميائي للأجزاء ذات القيمة العالية. تعتبر الوقاية دائمًا أكثر فعالية من حيث التكلفة - حيث يمكن أن تكلف إزالة الصنبور المكسور أكثر من تكلفة قطعة العمل نفسها.

لماذا تكون خيوطي ضيقة جدًا أو فضفاضة جدًا؟

خيوط فضفاضة تشير إلى فتحات حفر كبيرة الحجم أو قطع صنابير مهترئة بحجم أصغر. خيوط ضيقة اقترح مثاقب صغيرة الحجم، أو قطع الصنابير البالية ذات الحجم الصغير (يؤدي تآكل الجانب إلى زيادة قطر الملعب)، أو التشحيم غير الكافي الذي يسبب الغضب. تحقق دائمًا من حجم الحفر وحدد فئات التسامح (6H للمتري، 2B للموحد) على الرسومات.

ما هي سرعة القطع التي يجب أن أستخدمها للتنصت؟

السرعات السطحية النموذجية: الألومنيوم: 15-25 م/دقيقة؛ الفولاذ الكربوني: 8-12 م/دقيقة؛ الفولاذ المقاوم للصدأ: 4-8 م/دقيقة؛ الفولاذ المقسى (> 45 HRC): 3-5 م/دقيقة . عندما تكون في شك، ابدأ من الطرف الأدنى وقم بالزيادة تدريجيًا. تؤدي السرعة المفرطة إلى تصلب العمل في الفولاذ المقاوم للصدأ وتراكم الحرارة مما يؤدي إلى تسريع التآكل.
